نوع محصول
لوله برگشت روغن سوپر
موتور سازگار
امینز 6 6 BT (موتورهای 5.9 5.9 لیتری کوماتسو، هیوندای، دانگ‌فنگ، کاوه و پمپ‌های زمینی)
جنس بدنه
فولاد آلیاژی نسوز با مقاومت حرارتی بسیار بالا
نحوه اتصال
سمت سوپر (فلنج و واشر نسوز) / سمت بلوک سیلندر (اورینگ یا رزوه)

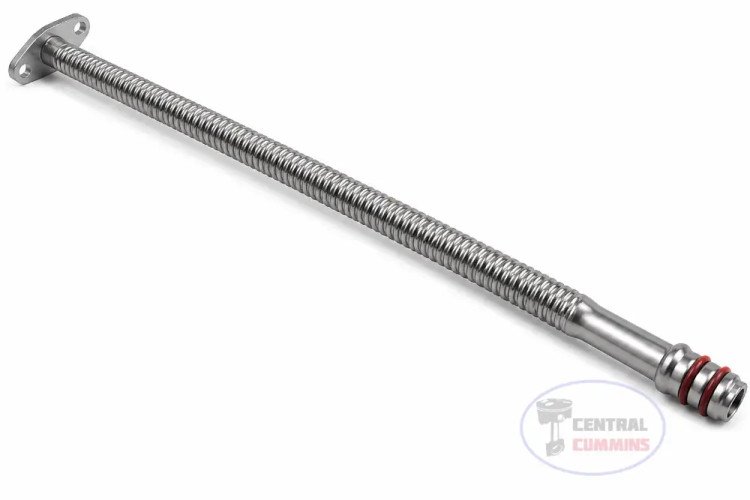

لوله برگشت روغن توربوشارژ موتور کامینز 6BT یکی از قطعات مهم در سیستم روغن‌کاری توربو است که وظیفه انتقال روغن خروجی از پوسته مرکزی توربوشارژر به مسیر برگشت روغن موتور را بر عهده دارد. روغن پس از روانکاری شفت و یاتاقان‌های داخلی توربو باید بدون فشار اضافی، پیچ‌خوردگی، نشتی یا انسداد از توربوشارژر خارج شود؛ این فرایند به‌وسیله لوله درین یا لوله برگشت روغن انجام می‌شود.
در موتور کامینز 6BT 5.9 لیتری، سلامت این لوله نقش مستقیمی در دوام توربوشارژر دارد. هرگونه ترک، له‌شدگی، گرفتگی داخلی، تغییر شکل یا نشتی در لوله برگشت روغن می‌تواند مانع تخلیه صحیح روغن شود. در نتیجه، روغن در پوسته توربو جمع شده و احتمال روغن‌ریزی از سمت کمپرسور یا اگزوز، دود آبی، افزایش مصرف روغن و آسیب دیدن مجموعه توربوشارژر افزایش می‌یابد.
شماره فنی 3977614 یکی از شماره‌های محتمل برای لوله یا اتصال برگشت روغن توربو در برخی موتورهای کامینز سری B است. با این حال، موتورهای 6BT بسته به نوع کاربرد صنعتی، ژنراتوری، خودرویی، دریایی، مدل منیفولد و نوع توربوشارژر، ممکن است طراحی و شماره فنی متفاوتی داشته باشند. به همین دلیل، برای انتخاب قطعه صحیح، تطبیق با شماره سریال موتور، مدل توربو، ابعاد فلنج و فرم لوله قدیمی توصیه می‌شود.
لوله برگشت روغن توربو برای موتور کامینز 6BT، گزینه‌ای مناسب برای سرویس توربوشارژر، رفع نشتی روغن اطراف توربو و بازسازی اصولی مسیر روغن‌کاری موتور است. نصب صحیح این قطعه همراه با گسکت و آب‌بندی مناسب، به حفظ عملکرد توربو و کاهش هزینه‌های تعمیرات سنگین کمک می‌کند.
لوله برگشت روغن توربوشارژ، برخلاف ظاهر ساده‌اش، قطعه‌ای بسیار مهم در عملکرد توربو محسوب می‌شود. مسیر برگشت روغن توربو معمولاً بر پایه تخلیه ثقلی طراحی شده است؛ بنابراین لوله باید قطر داخلی مناسب، شیب صحیح، مسیر آزاد و آب‌بندی کامل داشته باشد. کوچک‌ترین انسداد ناشی از رسوب روغن، چسب واشر قدیمی، له‌شدگی بدنه لوله یا نصب نادرست می‌تواند روند خروج روغن را مختل کند.
یکی از اشتباهات رایج هنگام مشاهده روغن در بخش کمپرسور یا اگزوز توربو، نسبت دادن فوری مشکل به خرابی خود توربوشارژر است. در بسیاری از موارد، علت اصلی می‌تواند گرفتگی یا محدود شدن مسیر لوله برگشت روغن سوپر باشد. هنگامی که روغن نتواند به‌سرعت از هوزینگ مرکزی توربو خارج شود، در اطراف آب‌بندهای توربو تجمع پیدا کرده و به مسیر هوای ورودی یا خروجی نفوذ می‌کند.
در زمان تعویض این قطعه، بررسی موارد زیر پیشنهاد می‌شود:
جمع‌بندی: لوله برگشت روغن توربوشارژ موتور کامینز 6BT، قطعه‌ای کلیدی برای حفظ تخلیه صحیح روغن توربو و جلوگیری از نشتی‌های پرهزینه است. انتخاب دقیق قطعه با توجه به مدل توربو و شماره سریال موتور، مهم‌تر از اتکا صرف به شباهت ظاهری یا شماره‌های متداول بازار است.
