نوع قطعه
سوپاپ سیلندر
موتور سازگار
سری کوماتسو 170 (از جمله SA6D170 و SAA6D170-3/5/6)
جنس
فولاد آلیاژی سلیسیوم-کروم (مقاوم در برابر خستگی حرارتی و ضربه)
پوشش لبه بشقاب
جوش سخت استلایت (Stellite) روی نشیمنگاه سوپاپ دود جهت جلوگیری از خوردگی ناشی از گازهای سوزان احتراق
کاربرد
موتور بلدوزر کوماتسو D375A، لودر کوماتسو WA600 و بیل مکانیکی کوماتسو PC1250

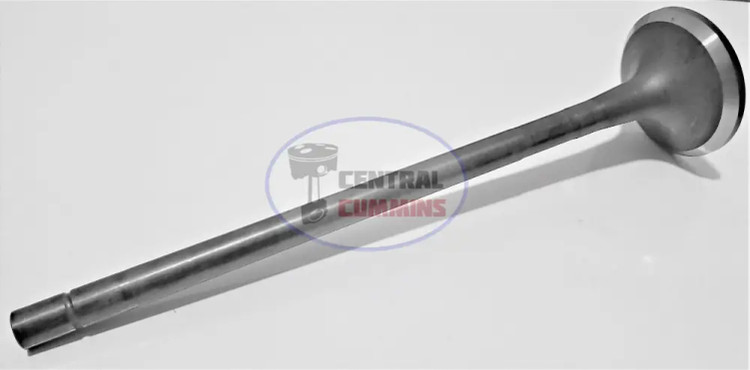

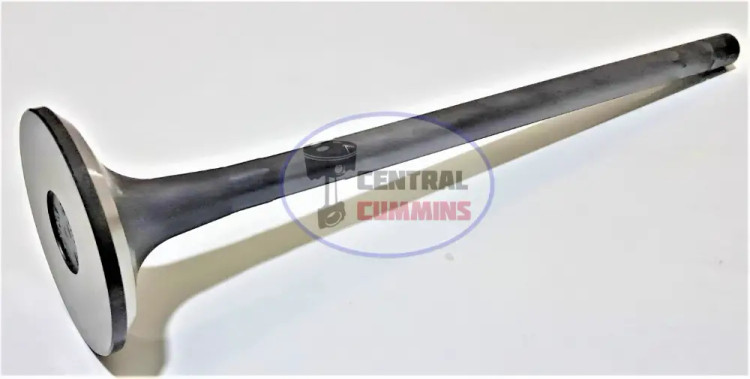

سوپاپ موتور کوماتسو D170 یکی از قطعات متحرک و فوقالعاده حساس در سرسیلندر موتورهای سنگین معدنی است. سوپاپ هوا وظیفه ورود بهینه مخلوط هوا به داخل سیلندر را بر عهده دارد و سوپاپ دود با باز شدن به موقع، گازهای حاصل از احتراق شدید دیزل را به سمت منیفولد اگزوز هدایت میکند.
در موتورهای بزرگی نظیر سری ۱۷۰ کوماتسو، سوپاپها تحت تنشهای شدید کششی، ضربهای و حرارتی کار میکنند. سوپاپ دود به طور مداوم در معرض جریان گازهای داغ اگزوز با دمایی بالغ بر ۸۰۰ درجه سانتیگراد قرار دارد. به همین دلیل، سوپاپهای اصلی کوماتسو D170 به روش متالورژی پیشرفته و به صورت دوپارچه تولید میشوند تا ساقه سوپاپ خاصیت ارتجاعی و انتقال حرارت خود را حفظ کند، در حالی که بشقاب سوپاپ بالاترین پایداری را در برابر خوردگی داغ، فرسایش و تغییر شکل داشته باشد. هرگونه استفاده از سوپاپهای متفرقه منجر به بریدن سوپاپ، سقوط آن به داخل محفظه احتراق و متلاشی شدن کامل موتور خواهد شد.
از دیدگاه کارشناسان بازسازی و نگهداری موتورهای دیزل سنگین، کارکرد بدون نقص سوپاپ در موتور کوماتسو D170 به شدت به کیفیت آببندی لبههای آن با سیت سوپاپ بستگی دارد. استفاده از سوپاپهای غیراستاندارد معمولاً با پدیده “بریدن سوپاپ” (خرابی ناشی از خستگی در محل جوش ساقه به بشقاب) یا “سوختن لبه سوپاپ” همراه است که سبب کمپرس رد کردن موتور و افت شدید توان دستگاه میشود.
در زمان تعویض سوپاپها، تعویض همزمان گاید سوپاپ و آببندی نهایی با استفاده از سمباده سوپاپ (آببندی دستی یا با دستگاه سنبادهزنی سیت) جهت بررسی عدم وجود نشتی هوا/سوخت الزامی است. همچنین تطابق لقی استاندارد بین ساقه سوپاپ و گاید باید طبق دفترچه راهنمای نگهداری کوماتسو اندازهگیری شود تا از چسبیدن سوپاپ (گیر کردن در گاید) در زمان گرم شدن موتور جلوگیری به عمل آید.
جمعبندی: کیفیت آلیاژی و تلرانسهای میکرونی به کار رفته در سوپاپ کوماتسو D170، سلامت کارکرد و طول عمر مفید سرسیلندر را در سختترین شرایط کاری معادن تضمین میکند.
