دستهبندی: پیستون و شاتون و متعلقات
نوع محصول:شاتون
شماره فنی:۳۹۰۱۵۶۹
موتور سازگار :Cummins 6BT, Komatsu 102
ویژگی خاص:قطعه فورجشده با دقت ماشینکاری بالا

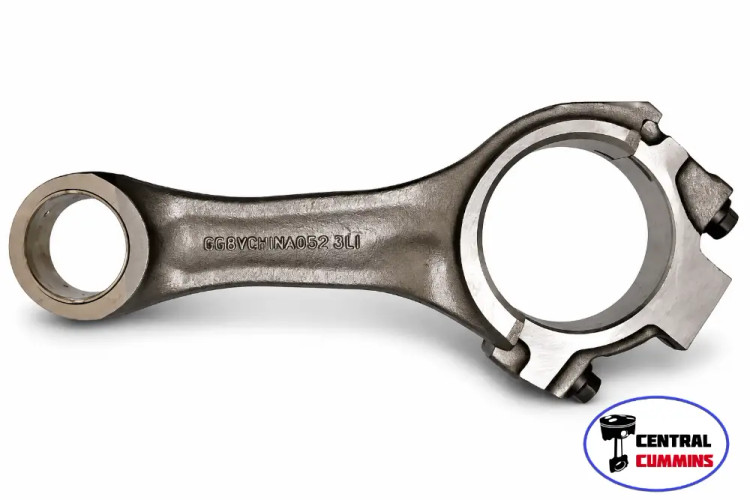

شاتون موتور کامینز ۶BT / کوماتسو ۱۰۲ -شماره فنی ۳۹۰۱۵۶۹
Cummins 6BT / Komatsu 102 Engine Connecting Rod (Part No. 3901569)
مشخصات
نوع محصول
شاتون
شماره فنی
۳۹۰۱۵۶۹
موتور سازگار
Cummins 6BT, Komatsu 102
ویژگی خاص
قطعه فورجشده با دقت ماشینکاری بالا
توضیحات
شاتون موتور کامینز 6BT با شماره فنی 3901569 از قطعات اصلی مجموعه متحرک موتور است که وظیفه دارد نیروی خطی حاصل از حرکت رفت و برگشتی پیستون را به حرکت دورانی میللنگ منتقل کند. این قطعه در موتورهای دیزلی سنگین تحت فشارهای فشاری، کششی و ضربهای مداوم قرار دارد و به همین دلیل کیفیت ساخت، دقت ماشینکاری و سلامت سطح یاتاقانی آن اهمیت زیادی دارد.
در موتورهای سری 6BT، شاتون باید هم از نظر ابعاد و هم از نظر تلرانسهای کاری با مجموعه پیستون و میللنگ کاملاً سازگار باشد. هرگونه خطا در انتخاب شاتون میتواند باعث صدای غیرعادی موتور، افت فشار روغن در ناحیه یاتاقان، سایش زودهنگام، یا حتی آسیب جدی به میللنگ و پیستون شود. شماره فنی 3901569 بهعنوان مرجع شناسایی این قطعه برای برخی تیپهای 6BT در منابع cross-reference ثبت شده است، اما در نصب نهایی، تطبیق با شماره موتور (ESN) و نمونه فیزیکی قطعه قبلی توصیه میشود.
این شاتون برای کاربریهای سنگین، صنعتی و راهسازی اهمیت ویژهای دارد؛ زیرا در شرایط کار مداوم، ضربههای احتراق و بارهای متغیر، شاتون باید بدون تغییر شکل و با پایداری بالا عمل کند. در سرویس و تعمیرات اصولی، بررسی سر بزرگ، سر کوچک، بوش شاتون و وضعیت پیچهای اتصال بخشی از فرآیند مهم کنترل سلامت موتور است.
نقد و بررسی
شاتون از قطعاتی است که مستقیماً در مرکز بارهای مکانیکی موتور قرار دارد و خرابی یا ضعف آن میتواند به سرعت کل مجموعه را درگیر کند. در موتورهای کامینز 6BT، شاتون 3901569 اگر با ابعاد و مشخصات صحیح انتخاب شود، میتواند عملکرد قابل اتکایی در کاربریهای سنگین ارائه دهد. این قطعه باید هم از نظر مقاومت مکانیکی و هم از نظر دقت ابعادی، استاندارد باشد تا نیروی تولیدی پیستون را بدون تنش اضافه به میللنگ منتقل کند.
از منظر تعمیراتی، مهمترین ریسکها در شاتون شامل تاببرداشتن، ترکخوردگی، لقی در بوش سر کوچک، و آسیب به سطوح یاتاقانی سر بزرگ است. در موتورهایی که با روغنکاری نامناسب یا دمای بالا کار کردهاند، کنترل شاتون باید با دقت بیشتری انجام شود. همچنین استفاده از پیچهای فرسوده یا عدم رعایت گشتاور مناسب میتواند باعث باز شدن اتصال و خرابیهای بسیار پرهزینه شود.
نقاط قوت
- مناسب برای موتورهای 6BT
- نقش حیاتی در انتقال نیرو بین پیستون و میللنگ
- سازگار با کارکرد سنگین و مداوم
- اهمیت بالا در تعمیرات اساسی و اورهال موتور
- دقت ابعادی مناسب برای مجموعه متحرک موتور
توصیه فنی هنگام نصب
- سلامت یاتاقانهای شاتون قبل از نصب بررسی شود
- پیچهای شاتون از نظر کشش و سلامت رزوه کنترل شوند
- سطح تماس سر بزرگ و سر کوچک کاملاً تمیز و عاری از خط و خش باشد
- در صورت تعویض شاتون، وضعیت پیستون، بوش، میللنگ و روغنکاری نیز بررسی شود
- تطبیق قطعه با ESN موتور و نمونه قبلی حتماً انجام شود
