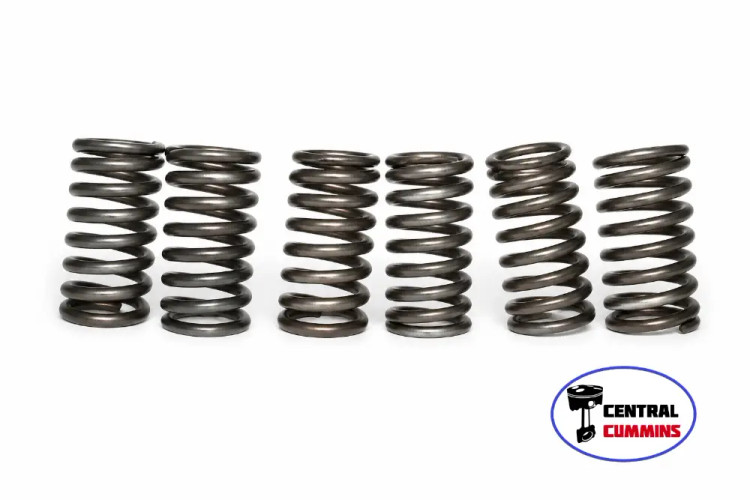

ست فنر سوپاپ فولادی موتور دیزلی کامینز 6BT 4BT و کوماتسو 102 با عملیات حرارتی استاندارد

ست فنر سوپاپ موتور کامینز 6BT / 4BT و کوماتسو 102 (6D102 / 4D102)

Engine Valve Spring Set for Cummins 6BT / 4BT & Komatsu 102 (4D102 / 6D102)

جهت اطلاع از قیمت و موجودی تماس بگیرید.

۰۹۱۲۷۳۳۸۳۰۰ ۵۵۴۲۷۲۵۵-۰۲۱
مشخصات

نوع محصول

فنر سوپاپ

موتور سازگار

کامینز سری 4BT 3.9L, 6BT 5.9L, 6BTA

دستگاه سازگار

کوماتسو سری 4D102, S4D102, 6D102, S6D102, SA6D102

جنس

ساخته شده از آلیاژ فولاد کروم-سیلیکون یا کروم-وانادیوم

ویژگی خاص

انطباق کامل با بشقابک (Retainer) و خار سوپاپ استاندارد موتور ۱۰۲

توضیحات

در سیستم سوپاپ‌بندی (Valvetrain) موتورهای دیزلی پرکاربرد Cummins 6BT / 4BT و Komatsu 102، فنر سوپاپ نقشی حیاتی در برگشت سریع سوپاپ دود و هوا و نشست کامل آن روی سیت سوپاپ (Valve Seat) دارد. این فنرها وظیفه دارند حتی در بالاترین دورهای موتور و زیر فشار توربوشارژ، از پدیده مخرب «شناوری سوپاپ» (Valve Floating) و برخورد پیستون به سوپاپ جلوگیری کنند.

این ست فنر سوپاپ با استفاده از مفتول‌های فولادی آلیاژی ویژه و فرآیند دقیق شات‌پینینگ (Shot Peening) تولید شده است تا تنش‌های پسماند سطحی برطرف شده و در برابر خستگی ناشی از میلیون‌ها سیکل باز و بست دائم، کمترین افت نیروی فشاری و کاهش ارتفاع را ثبت کند.

مزایای خرید این ست فنر سوپاپ:

  • حفظ آب‌بندی اتاق احتراق: تأمین نیروی استاندارد برای نشست گازبند سوپاپ روی سیت و جلوگیری از فرار کمپرس.
  • دوام مکانیکی بالا: مقاومت عالی در برابر حرارت داخل محفظه روغن سرسیلندر و عدم شکنندگی در کارکردهای طولانی.
  • انطباق هندسی دقیق: سنگ‌زنی دقیق دو سر فنر برای نشست کاملاً قائم روی پولکی و سیت فنر سرسیلندر.
نقد و بررسی

موتورهای سری B کامینز و 102 کوماتسو موتورهایی با دور متغیر و بارهای ضربه‌ای هستند. زمانی که موتور زیر بار سخت هیدرولیک قرار می‌گیرد، دمای سرسیلندر بالا رفته و فنرهای سوپاپ نامرغوب به سرعت دچار «خستگی حرارتی» و پدیده Spring Sag (کاهش طول آزاد فنر) می‌شوند. پیامد مستقیم افت فنریت، دیر بسته شدن سوپاپ و در نتیجه فرار گازهای احتراق داغ از اطراف سوپاپ دود و آسیب به نشیمنگاه است.

نکات الزامی هنگام تست و نصب برای مکانیک‌ها و تراشکاران:

  1. کنترل طول آزاد (Free Length): قبل از نصب، طول آزاد تمام فنرها را با کولیس دیجیتال اندازه‌گیری کنید تا همگی در تلرانس استاندارد OEM باشند و عدم تقارن نداشته باشند.
  2. بررسی نیروی فنر با تستر فنر سوپاپ (Spring Tester): در صورت اورهال کامل، بار وارده بر فنر در حالت بسته (Installed Height) و باز (Open Height) باید تست شود.
  3. بررسی گونیا بودن فنر (Squareness): فنر را روی یک صفحه صاف بگذارید و با گونیای ۹۰ درجه چرخانده تا از عمود بودن کامل محور فنر اطمینان حاصل کنید؛ کج بودن فنر باعث سایش یک‌طرفه گاید سوپاپ می‌شود.
  4. تعویض ست کامل: هرگز فنرهای کهنه و خسته را با فنر نو به صورت تکی ترکیب نکنید؛ برای کارکرد یکنواخت موتور، تعویض فنرها باید به صورت کامل برای کل سیلندرها انجام پذیرد.
