نام قطعه:سنسور مانیفولد هوا
شماره فنی :۴۹۲۱۳۲۲ (شمارههای فنی معادل: 2897333, 4903286, 5698455)
موتور سازگار:Cummins QSC8.3, ISL9, QSL9, QSB6.7
تعداد پین:۴ عدد

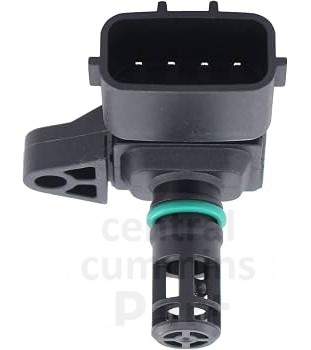

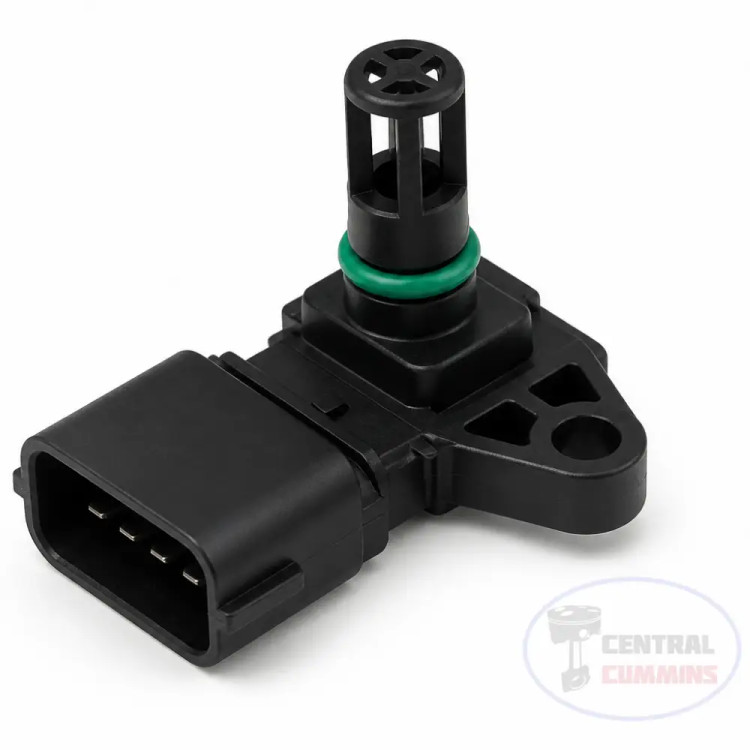

سنسور مانیفولد هوا (فشار و دما) موتور کامینز QSC 375 شماره فنی 4921322
Intake Manifold Pressure and Temperature Sensor for Cummins QSC 375 - 4921322
مشخصات
نام قطعه
سنسور مانیفولد هوا
شماره فنی
۴۹۲۱۳۲۲ (شمارههای فنی معادل: 2897333, 4903286, 5698455)
موتور سازگار
Cummins QSC8.3, ISL9, QSL9, QSB6.7
تعداد پین
۴ عدد
ولتاژکاری
5 ولت DC (تغذیه از طریق ECM)
محل نصب
روی مانیفولد هوای ورودی (پس از اینترکولر)
جنس بدنه
پلیمر فشرده و مقاوم در برابر حرارت بالا و مواد نفتی
توضیحات
سنسور فشار و دمای مانیفولد هوای موتور کامینز QSC 375 (با شماره فنی 4921322)، یک قطعه الکترونیکی حیاتی در سیستم مدیریت موتور (ECM) است. این سنسور که با نام TMAP نیز شناخته میشود، بهصورت همزمان دو فاکتور کلیدی یعنی فشار مطلق مانیفولد (MAP) و دمای هوای ورودی (IAT) را اندازهگیری کرده و دادهها را به واحد کنترل الکترونیکی ارسال میکند.
در موتورهای سری QSC8.3 و ISL، دقت این سنسور نقش مستقیمی در تعیین غلظت سوخت و زمانبندی دقیق پاشش دارد. استفاده از سنسور اصلی 4921322 تضمین میکند که موتور در شرایط بار مختلف، بهترین بازدهی سوخت را داشته باشد و از تولید دود سیاه یا کاهش توان موتور جلوگیری شود. این قطعه با شمارههای فنی دیگری نظیر 2897333 نیز در بازار شناخته میشود که کاملاً با یکدیگر جایگزینپذیر هستند.
نقد و بررسی
- طراحی دوگانه (Two-in-One Design): یکی از نقاط قوت سنسور 4921322، ادغام دو سنسور حیاتی (دما و فشار) در یک پکیج کوچک است. این طراحی نه تنها باعث کاهش تعداد سیمکشیها و سوکتها در موتور QSC 375 شده، بلکه سرعت پردازش دادهها را برای ECM بالا میبرد.
- دقت بالا در سیگنالدهی: تلرانس خطای این سنسور در اندازهگیری فشار بسیار ناچیز است (معمولاً کمتر از 1%1\%1% خطا). مقاومت حرارتی متغیر (ترمیستور) به کار رفته در بخش سنجش دما، واکنش بسیار سریعی به تغییرات ناگهانی دمای هوای خروجی از اینترکولر نشان میدهد.
- مقاومت در برابر شرایط سخت: با توجه به محل قرارگیری این سنسور روی مانیفولد، این قطعه دائماً در معرض لرزشهای شدید، حرارت موتور و بخارات روغن قرار دارد. متریال پلیمری بدنه و اورینگ سیلیکونی نسوز آن، تضمین میکنند که سنسور در طولانیمدت دچار نشتی هوا یا قطعی مدار داخلی نشود.
- اهمیت قطعه اصلی: سنسورهای متفرقه و ارزانقیمت معمولاً در ولتاژهای خروجی خود نوسان دارند. این نوسان باعث گیج شدن ECM شده و در نهایت منجر به بالا رفتن دمای احتراق (EGT) میشود که میتواند باعث ذوب شدن تاج پیستونها گردد.ش
