دستهبندی: سیستم برق و الکترونیک
نوع قطعه:سنسور دورخوان میللنگ
شماره فنی:۴۹۲۱۶۸۶ ( شمارههای فنی معادل / جایگزین: 4921684 / 3408529 / 2872277)
موتور سازگار:کامینز QSB 6.7 (و برخی مدلهای ISB/ISF بسته به کاتالوگ)
مدل/طراحی:نوک سر صاف

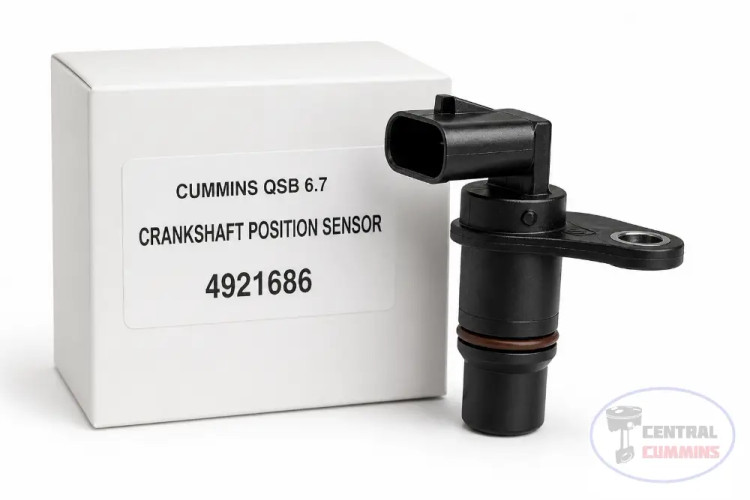

سنسور دورخوان میللنگ (سر صاف) موتور کامینز QSB 6.7 شماره فنی 4921686
Cummins QSB 6.7 Engine Crankshaft Speed / Position Sensor (Flat Tip) - Part Number 4921686
مشخصات
نوع قطعه
سنسور دورخوان میللنگ
شماره فنی
۴۹۲۱۶۸۶ ( شمارههای فنی معادل / جایگزین: 4921684 / 3408529 / 2872277)
موتور سازگار
کامینز QSB 6.7 (و برخی مدلهای ISB/ISF بسته به کاتالوگ)
مدل/طراحی
نوک سر صاف
جنس بدنه
پلاستیک فشرده صنعتی و مقاوم در برابر حرارت
وظیفه
ارسال سیگنال موقعیت میللنگ برای تنظیم تایمینگ پاشش سوخت
تعداد پین سوکت
۳ پین سوکت آببندیشده فابریک
توضیحات
سنسور دورخوان میللنگ (سر صاف) موتور کامینز QSB 6.7 (شماره فنی 4921686)، یکی از حساسترین قطعات الکترونیکی در سیستم مدیریت هوشمند موتور (ECM/ECU) است. این سنسور مغناطیسی با خوانش دقیق پالسهای دندههای فلایویل یا ریدویل (Tone Wheel)، موقعیت دقیق زاویهای میللنگ و سرعت لحظهای چرخش موتور (RPM) را به کامپیوتر موتور گزارش میدهد. استفاده از سنسور اورجینال کامینز تضمینکننده استارتخوردن سریع، پایداری ایدهآل در دور آرام، تایمینگ دقیق پاشش سوزنهای انژکتور کامان ریل و پیشگیری از خطاهای رایج سنسور موقعیت میللنگ در فشارهای کاری سنگین است.
ویژگیهای کلیدی محصول (Bullet Points)
- قطعه اورجینال کامینز (Genuine Cummins): تضمین کیفیت پیزوالکتریک/مغناطیسی و بدون افت سیگنال در دمای بالا.
- طراحی پراب سر صاف (Flat Tip): انطباق دقیق با فاصلههوایی (Air Gap) استاندارد بدون خطای خوانش دندانهها.
- پینها و کانکتور ضدآب و گردوغبار: مجهز به سوکت استاندارد صنعتی برای جلوگیری از اکسیداسیون و قطعی ولتاژ.
- مقاومت حرارتی و ارتعاشی بالا: عایقبندی شده برای کارکرد مداوم در مجاورت بلوک داغ و ارتعاشات دیزل.
- سازگاری گسترده: قابل استفاده بر روی موتورهای کامینز ISB، QSB 6.7، QSB 4.5 و بیلهای مکانیکی و ماشینآلات راهسازی پیشرفته.
نشانههای خرابی و علائم هشدار سنسور میللنگ
- طولانی شدن زمان استارت و روشن نشدن موتور با استارت اول (Cranking Delay).
- خاموش شدن ناگهانی موتور حین کار و روشن نشدن تا زمان خنک شدن موتور.
- روشن شدن چراغ چک یا آلارم موتور و ثبت کدهای خطای مربوط به Crankshaft Position Sensor Circuit (نظیر ارورهای سری 115 یا 2321 در دیاگ کامینز).
- لرزش شدید موتور در دور درجا یا از کار افتادن دورسنج داخل کابین اپراتور
نقد و بررسی
اهمیت دقت خوانش سنسور دورخوان 4921686 در موتورهای کامانریل (CRDI)
در موتورهای دیزلی نسل جدید کامینز مانند QSB 6.7 که مجهز به سیستم سوخترسانی کامانریل (Common Rail) با فشار کاری بالاتر از ۱۶۰۰ بار هستند، دقت پاشش سوخت در بازههای چند میکروثانیهای تعیین میشود. کامپیوتر موتور (ECM) برای اینکه بداند دقیقاً کدام پیستون در نقطه مرگ بالا (TDC) قرار دارد و زمان شروع پاشش اولیه (Pilot Injection) و اصلی (Main Injection) چه لحظهای است، به سیگنالهای دریافتی از این سنسور دورخوان متکی است.
تفاوت سنسور اصلی کامینز با نسخههای متفرقه (طرح)
- پایداری سیگنال در برابر گرما: سنسورهای متفرقه پس از گرم شدن بلوک سیلندر، دچار افت دامنه ولتاژ سیگنال میشوند که این مسئله خود را به صورت «ریپ زدن در بار سنگین» یا «خاموش شدن ناگهانی موتور پس از گرم شدن» نشان میدهد. سنسور اصلی 4921686 کامینز در محدوده دمایی منفی ۴۰ تا مثبت ۱۲۵ درجه سانتیگراد عملکرد پایدار و بدون خطایی ارائه میدهد.
- عایقبندی اورینگ و نشتی روغن: این سنسور به همراه اورینگ فابریک مقاوم به حرارت ارائه میشود تا روغن داغ کارتل از محل سوراخ نصب روی پوسته نشت نکند.
