دسته‌بندی: سرسیلندر و متعلقات
نوع قطعه:پیچ سر سیلندر
شماره فنی:6732-11-1410 (شماره فنی معادل کامینز 3900068 / 3901249)
موتور سازگار:Komatsu 102 (4D102, 6D102, S6D102)
مدل/طراحی:کوتاه

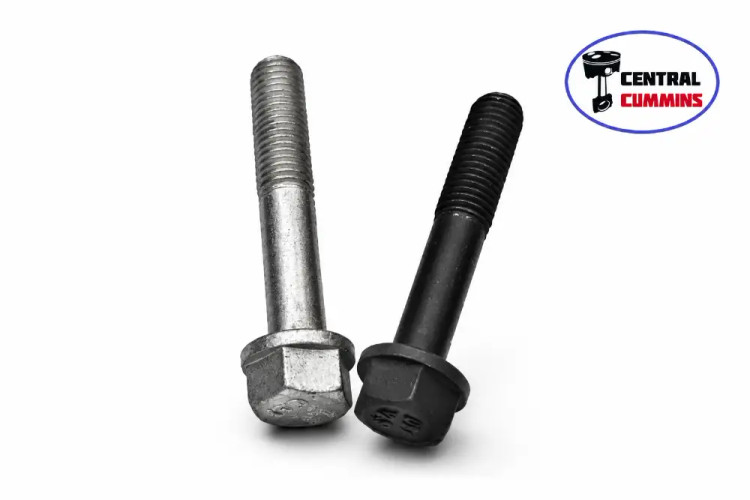

پیچ سرسیلندر کوتاه موتور کوماتسو 102 شماره فنی 6732-11-1410
Cylinder Head Bolt (Short) for Komatsu 102 Engine - Part Number 6732-11-1410
مشخصات
نوع قطعه
پیچ سر سیلندر
شماره فنی
6732-11-1410 (شماره فنی معادل کامینز 3900068 / 3901249)
موتور سازگار
Komatsu 102 (4D102, 6D102, S6D102)
مدل/طراحی
کوتاه
جنس
فولاد آلیاژي سخت‌کاری شده
عملکرد
اتصال سرسیلندر به بلوک موتور و حفظ آب‌بندی
توضیحات
پیچ سرسیلندر کوتاه موتور کوماتسو 102 (شماره فنی 6732-11-1410 / معادل کامینز 3900068) از اجزای کلیدی مونتاژ سرسیلندر در موتورهای محبوب سری کوماتسو 102 (S6D102 / 4D102) و کامینز 4BT/6BT است. این پیچ با گرید آلیاژی بالا و مقاومت کششی استاندارد، وظیفه ایجاد فشار یکپارچه در نقاط کناری سرسیلندر و جلوگیری از نشت کمپرس، آب یا روغن را بر عهده دارد. در سنترال کامینز این قطعه با تضمین کیفیت متالورژی و مطابقت کامل ابعادی عرضه می‌شود.
ویژگی‌های کلیدی محصول (Bullet Points)
- سازگاری دقیق با موتورهای کوماتسو 102 (4D102, 6D102, S6D102) و پلتفرم کامینز B-Series (4BT / 6BT 5.9).
- تولیدشده از فولاد آلیاژی سخت‌کاری‌شده با مقاومت تسلیم و کشش فوق‌العاده (گرید ۱۰.۹ / ۱۲.۹ معادل TTY).
- مقاومت بالا در برابر تنش‌های حرارتی متناوب و ارتعاشات ضربه‌ای محفظه احتراق.
- پوشش سطحی ضدخوردگی و رزوه‌کاری دقیق جهت گشتاوردهی یکنواخت و روان هنگام بستن.
سوالات متداول (FAQ)
۱. آیا پیچ کوتاه کوماتسو ۱۰۲ با پیچ موتور کامینز 6BT یکی است؟
بله؛ از آنجا که موتور کوماتسو 102 نسخه مشترک طراحی با کامینز سری B است، شماره فنی کوماتسو 6732-11-1410 کاملاً معادل کامینز 3900068 می‌باشد.
۲. تعداد مورد نیاز پیچ کوتاه در هر دست کامل چقدر است؟
بسته به ۴ یا ۶ سیلندر بودن موتور (4D102 یا 6D102) تعداد پیچ‌های کوتاه، متوسط و بلند متفاوت است؛ پیش از سفارش می‌توان نقشه فنی موتور را تطبیق داد.
۳. آیا امکان استفاده مجدد از پیچ‌های کارکرده وجود دارد؟
در صورت کشیدگی طول پیچ بیش از حد مجاز کارخانه، پیچ باید حتماً تعویض شود و پیشنهاد استاندارد، نو کردن تمامی پیچ‌ها در تعمیرات اساسی است.
نقد و بررسی
نقش پیچ کوتاه در چیدمان سرسیلندر کوماتسو ۱۰۲
در موتورهای دیزلی سری ۱۰۲ کوماتسو و خانواده B کامینز، سرسیلندر با ترکیبی از پیچ‌های با طول‌های مختلف (کوتاه، متوسط و بلند) بسته می‌شود. پیچ‌های کوتاه (کد 6732-11-1410) معمولاً در بخش‌های خارجی و کناری سرسیلندر مستقر می‌شوند تا مهار یکنواخت واشر سرسیلندر را در برابر فشارهای بالای تراکم تکمیل کنند.
چرا کیفیت متالورژی در این پیچ حیاتی است؟
کوتاه بودن طول پیچ باعث می‌شود تنش‌های کششی در طول کوتاه‌تری از رزوه تا گل پیچ متمرکز شوند. در صورتی که جنس پیچ از فولاد استاندارد نباشد یا در فرآیند تولید عملیات حرارتی درستی ندیده باشد، در هنگام رسیدن به گشتاور نهایی ممکن است بریده شود یا زیر بارهای دمایی تغییر طول غیرمجاز داده و آب‌بندی سرسیلندر را مختل کند. استفاده از پیچ‌های اصلی برند کامینز با شماره فنی استاندارد، متضمن حفظ استحکام و عمر طولانی واشر سرسیلندر خواهد بود.
