دستهبندی: قطعات زیربندی ماشین آلات سنگین
نوع محصول:کفشک زنجیر / پد زنجیر بیل مکانیکی
دستگاه سازگار:بیل مکانیکی کوماتسو
مدل دستگاه:PC220
نوع اتصال:پیچ و مهره به لینک زنجیر

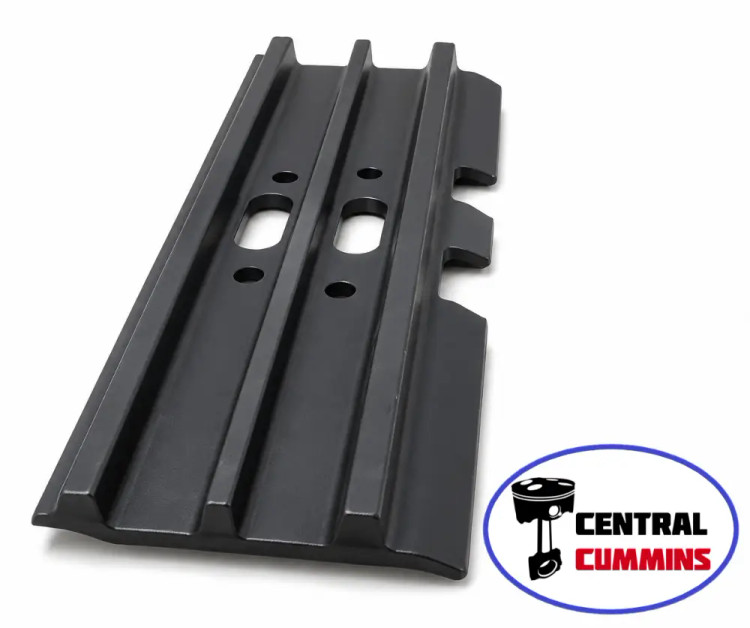

کفشک زنجیر، بیل مکانیکی کوماتسو، PC220
Track Shoe Pad, Komatsu Excavator, PC220
مشخصات
نوع محصول
کفشک زنجیر / پد زنجیر بیل مکانیکی
دستگاه سازگار
بیل مکانیکی کوماتسو
مدل دستگاه
PC220
نوع اتصال
پیچ و مهره به لینک زنجیر
جنس
فولاد آلیاژی مقاوم در برابر سایش و ضربه
توضیحات
کفشک زنجیر بیل مکانیکی کوماتسو PC220 یکی از قطعات کلیدی سیستم زیربندی یا Undercarriage دستگاه است که مستقیماً با سطح زمین در تماس قرار میگیرد. این قطعه با نصب روی لینکهای زنجیر، سطح اتکای بیل مکانیکی را افزایش داده و در انتقال وزن دستگاه، حفظ تعادل، ایجاد کشش مناسب و کاهش فشار واردشده به زمین نقش مهمی دارد.
مدل سهشیار یا Triple Grouser از رایجترین طراحیها برای کفشک زنجیر بیل مکانیکی کوماتسو PC220 است. شیارها و برجستگیهای طولی کفشک، چسبندگی مناسبتری در خاک، شن، مسیرهای کارگاهی و زمینهای نیمهمتراکم فراهم میکنند. انتخاب کفشک مناسب علاوه بر بهبود حرکت دستگاه، از سایش غیرعادی زنجیر، رولیکها، اسپراکت و سایر اجزای زیربندی نیز جلوگیری میکند.
کفشک زنجیر PC220 باید از نظر عرض کفشک، گام زنجیر، فاصله مرکز سوراخهای پیچ، تعداد پیچ و فرم نشیمن روی لینک زنجیر با دستگاه مطابقت کامل داشته باشد. در این کلاس از بیلهای مکانیکی، کفشکهای سهشیار با عرضهای مختلف عرضه میشوند؛ بنابراین صرف شباهت ظاهری برای خرید کافی نیست و تطبیق ابعاد با قطعه نمونه اهمیت زیادی دارد.
استفاده از کفشک زنجیر فرسوده، ترکخورده، خمشده یا دارای شیارهای ساییده میتواند باعث کاهش پایداری بیل مکانیکی، افت کشش، لرزش در حرکت و افزایش استهلاک مجموعه زیربندی شود. به همین دلیل، بررسی دورهای کفشکها و تعویض بهموقع قطعات آسیبدیده، بخشی مهم از نگهداری اصولی بیل مکانیکی کوماتسو PC220 محسوب میشود.
مزایای کفشک زنجیر سهشیار برای کوماتسو PC220
- افزایش سطح تماس زنجیر با زمین
- بهبود تعادل و پایداری دستگاه هنگام کار
- ایجاد کشش مناسب در مسیرهای خاکی و کارگاهی
- مقاوم در برابر فشار، ضربه و سایش عملیاتی
- کمک به توزیع بهتر وزن بیل مکانیکی
- کاهش احتمال لغزش زنجیر در شرایط کاری متعارف
- مناسب برای تعمیر و بازسازی سیستم زیربندی PC220
نکات مهم پیش از خرید
- عرض کفشک را از روی نمونه قدیمی اندازهگیری کنید.
- تعداد سوراخها و فاصله پیچ تا پیچ را کنترل نمایید.
- گام زنجیر و نوع لینک زنجیر دستگاه را تطبیق دهید.
- مدل دقیق دستگاه را بررسی کنید؛ PC220 ممکن است در سریها و نسخههای مختلف دارای تفاوتهای جزئی باشد.
- در صورت تعویض تعداد محدودی کفشک، میزان سایش کفشکهای قبلی را نیز در نظر بگیرید تا ارتفاع آجها اختلاف شدید نداشته باشد.
- پیچ و مهره کفشک زنجیر را با گشتاور مناسب و بهصورت ضربدری سفت کنید.
نقد و بررسی
کفشک زنجیر سهشیار مورد استفاده در بیل مکانیکی کوماتسو PC220، قطعهای مصرفی اما بسیار اثرگذار در عملکرد مجموعه زیربندی است. طراحی سهبرجستگی طولی، تعادل مناسبی میان کشش، دوام و قابلیت حرکت دستگاه در محیطهای عمرانی فراهم میکند. این نوع کفشک عموماً برای کاربریهای عمومی شامل خاکبرداری، بارگیری، پروژههای راهسازی، محوطهسازی و عملیات معدنی سبک تا متوسط انتخاب مناسبی است.
مهمترین مزیت کفشک سهشیار نسبت به کفشکهای با عرض یا پروفیل نامتناسب، ایجاد سطح تماس قابلاعتماد با زمین بدون افزایش بیش از حد بار جانبی بر زنجیر و رولیکها است. با این حال، انتخاب عرض کفشک باید متناسب با شرایط زمین انجام شود: کفشک عریضتر فشار سطحی را کاهش میدهد و برای زمینهای نرم کاربرد بهتری دارد، اما در محیطهای سنگی یا مسیرهای سخت میتواند در معرض خمشدگی یا سایش کنارهها قرار گیرد.
کیفیت فولاد، عملیات حرارتی، ضخامت ورق، ارتفاع برجستگیها و دقت سوراخکاری، عوامل تعیینکننده عمر مفید کفشک هستند. کفشک با کیفیت نامناسب ممکن است در محل پیچها ترک بردارد، تاب بردارد یا بهسرعت ارتفاع شیارهای خود را از دست بدهد. بنابراین هنگام خرید، علاوه بر قیمت، باید تطابق دقیق ابعاد و کیفیت ساخت قطعه را بررسی کرد.
جمعبندی کارشناسی
کفشک زنجیر سهشیار برای بیل مکانیکی کوماتسو PC220، انتخابی کاربردی برای بازسازی یا تعمیر سیستم زیربندی است؛ مشروط بر آنکه عرض کفشک، گام زنجیر، فاصله سوراخها، تعداد پیچها و مدل دقیق دستگاه پیش از سفارش با قطعه فعلی تطبیق داده شود.
